Карманный микроскоп

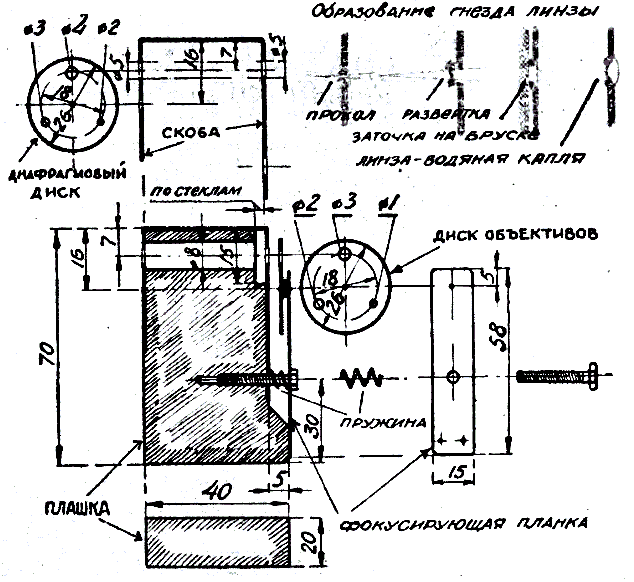

Перед вами рисунки очень простенького кар­манного микроскопа, которым удобно пользовать­ся в походе. Для его изготовления вам не потребуется никаких дефицитных деталей, даже лин­зы. Ее заменяет... капля воды. В деревянном бруске (40x70x20 мм) вы просверливаете (вытачиваете) сквозное отверстие диаметром 8 мм и красите его изнутри черной гуашевой краской. Это тубус микроскопа. Он должен точно располагаться относи­тельно осевых линий бруска. Затем вырезаете из жести (от консервной банки) два диска одни для диафрагм, другой для объективов. Приклепывал диафрагмовый диск к скобе, помните: 1) что он должен так плотно прижиматься к ней, чтобы не было бокового подсвечивания в тубус, и 2) что осевая линия тубуса должна совпадать с отверстиями диафрагм. Фокусирующая планка прикрепляется к бруску (основе микроскопа) также при строгом соблюдении осевого совме­щения центров линз с центром тубуса. К изготовлению объективного диска отнеситесь с особой тщательностью: от чистоты проделанных отверстий зави­сит качество работы микроскопа. Разметив диск по чертежу, проколите в нем отверстия и разверните их шилом. Образовавшиеся заусенцы заточите на бруске. Отверстия должны быть правильной формы и нужного диаметра и, самое главное, должны иметь скос (фаску), необходимый для образования сферы капли. Цековка отверстий направлена наружу. Крепится объективный диск к фокусирующей планке заклепкой с шайбой. Перед тем как пользоваться микроскопом, тщательно протрите объективный диск тряпочкой, а края отверстий, предназначенных для водяных линз, смажьте слегка каким-либо жиром, тогда капельки воды не будут растекаться. Предметные стекла (15x70 мм) вырежьте из фотоплас­тинки. Между ними поместите рассматриваемый предмет и оба стекла вдвиньте в гнездо бруска так, чтобы рассмат­риваемый предмет оказался против смотровой линзы. За­тем заостренным концом спички наберите чистой воды и коснитесь им обоих отверстий объективного диска. Попав в отверстия, капли примут форму двояковыпуклых линз. Так вы получите жидкостные объективы микроскопа. Не до­пускайте, чтобы капли растекались по поверхности диска. Готовый микроскоп поднесите к глазу жидкой линзой и направьте тубус в сторону источника света. Лучи света, пройдя через отверстие в диске и через рассматриваемый предмет, попадут в глаз. Вращая болтик, вы можете пере­мещать объективный диск ближе или дальше от рассматри­ваемого предмета и тем самым добиваться наилучшей рез­кости изображения. Степень увеличения можно менять, ес­ли, поворачивая объективный диск, устанавливать против рассматриваемого предмета то одну, то другую линзу. Наи­лучшее увеличение даст линза-капля, помещенная в отвер­стие меньшего диаметра. Диск с диафрагмовыми отверстия­ми облегчает настройку и дает яркость и четкость рассмат­риваемого предмета. На ветру, в жаркие дни капли воды быстро испаряются, поэтому в отверстия время от времени приходится пускать новые капли воды. Воду можно заме­нить чистым глицерином.
С. Вецрумб

ж. Юный Техник 1962, №8, стр. 74-75.
